Polygon-Spannfutter Tribos SCHUNK, JIS B 6339 Polygonspannfutter TRIBOS® Mini

Artikel-Nr.: 241425 3001

Artikel-Nr.: 225665

366,- € zzgl. MwSt. / pro Stück
bestellbar
Formen Piktogramm ISO Piktogramm Verschiedene Piktogramm

Produktbeschreibung

Ausführung:
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,003 mm
- für automatischen Werkzeugwechsel
- ohne Längenverstellschraube
- Werkzeugschaftqualität h6
- optimal für die leichte Zerspanung - Radialkräfte beachten

Hinweis:
Passendes Zubehör finden Sie auf Seite 24/???.

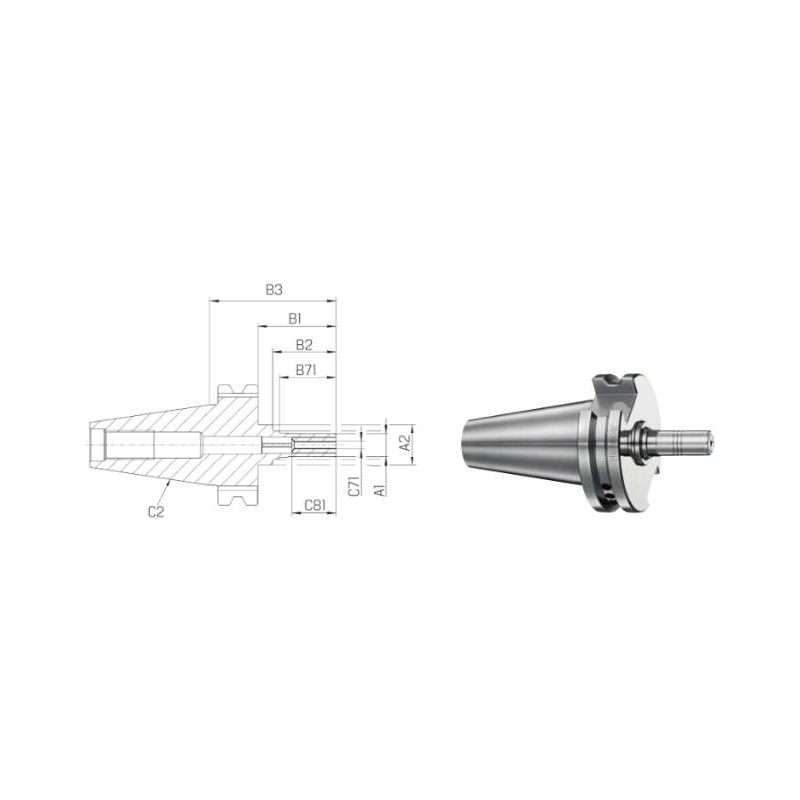

Technische Daten


Hersteller-Art.Nr.: 225665
B1 mm: 30
A1 mm: 9
[C2] Aufnahmegröße, maschinenseitig: BT30
[C71] Aufnahmedurchmesser, min., werkstückseitig mm: 1
B2 mm: 25.2
A2 mm: 11
[B2] Länge Körperdurchmesser 2 mm: 25
Form: AD
[B1] Spannzangenlänge: 30.00
DIN-Norm: DIN 69871,
DIN 7388-2
[C81] Einspannlänge, max. mm: 17.80
C71 mm: 1
Mit Kühlkanal: false
[B3] Kraglänge mm: 52.00
Zolltarifnummer: 84661020
[A1] Körperdurchmesser 1 mm: 9
Fräsertyp: HSC
Marke: SCHUNK
Wuchtung: 25000
[B71] Funktionslänge mm: 22.5
[A2] Körperdurchmesser 2 mm: 11
